Cuando la Mutualidad de Carabineros proyectó su nuevo edificio corporativo en Santiago, definió desde el inicio que alojaría un data center propio de alta disponibilidad. El objetivo era trasladar servicios que operaban en una sala antigua, sin herramientas de monitoreo ni el nivel de redundancia que exige una institución de este tipo.
Telesystems participó en el diseño y la construcción del data center, en coordinación con la empresa constructora del edificio.
El desafío
Construir una sala de misión crítica dentro de una obra en ejecución impone restricciones que no existen en una habilitación convencional. El avance depende del cronograma general del edificio, las canalizaciones deben integrarse con las especialidades de otros contratistas y cada sistema tiene que quedar listo para operar sin interrupciones desde el primer día.
El diseño debía asegurar que ningún componente individual pudiera detener la operación, ni ante una falla ni durante una mantención programada.
La etapa de cierre y puesta en marcha coincidió con el estallido social de octubre de 2019, lo que obligó a reprogramar faenas en pleno centro de Santiago sin comprometer la entrega.
La solución
El data center se organiza en recintos independientes, cada uno dedicado a una función:

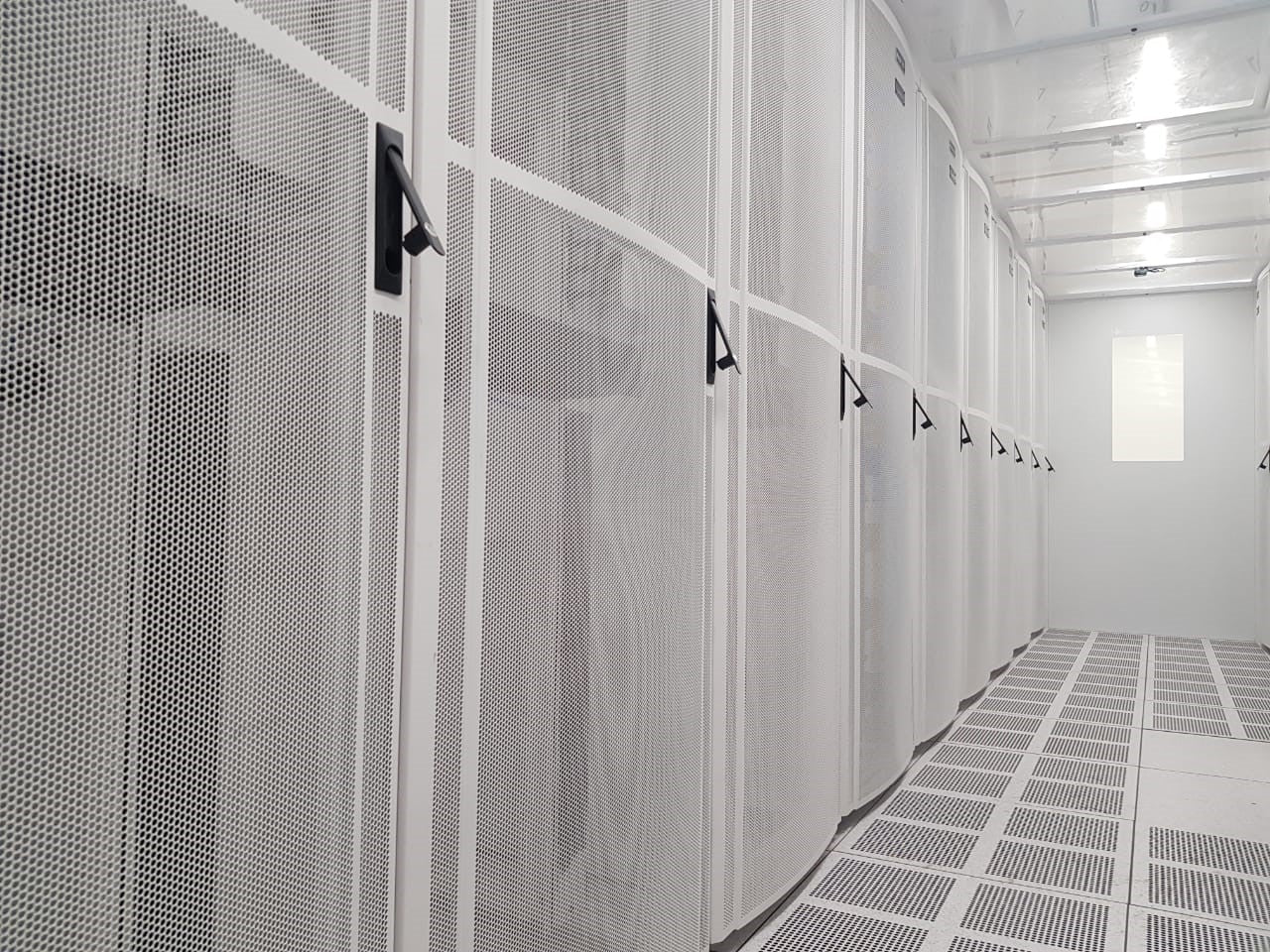

- Sala de cómputos: racks de servidores sobre piso técnico, con pasillos fríos confinados.

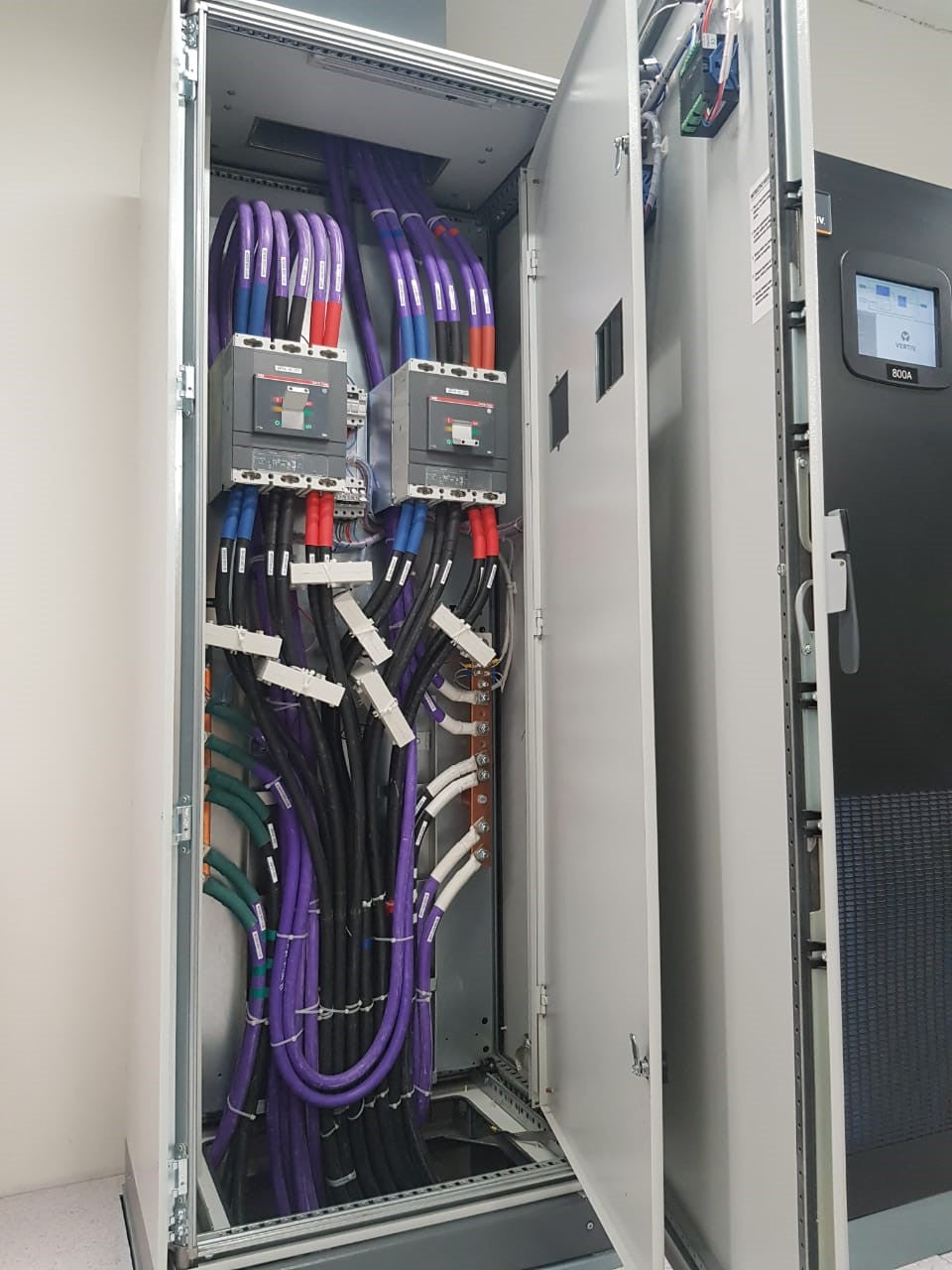

- Sala eléctrica: UPS, interruptor de transferencia estática y tableros de distribución.
- Sala de acceso de carriers: llegada de los proveedores de telecomunicaciones.
- Sala de monitoreo: supervisión de la operación de todos los sistemas críticos.
- Bodega: insumos y repuestos.
Separar cada función en su propio recinto aísla los riesgos: una intervención en la sala eléctrica no expone los equipos de TI, y los carriers acceden a su sala sin ingresar a la de cómputos.
Energía

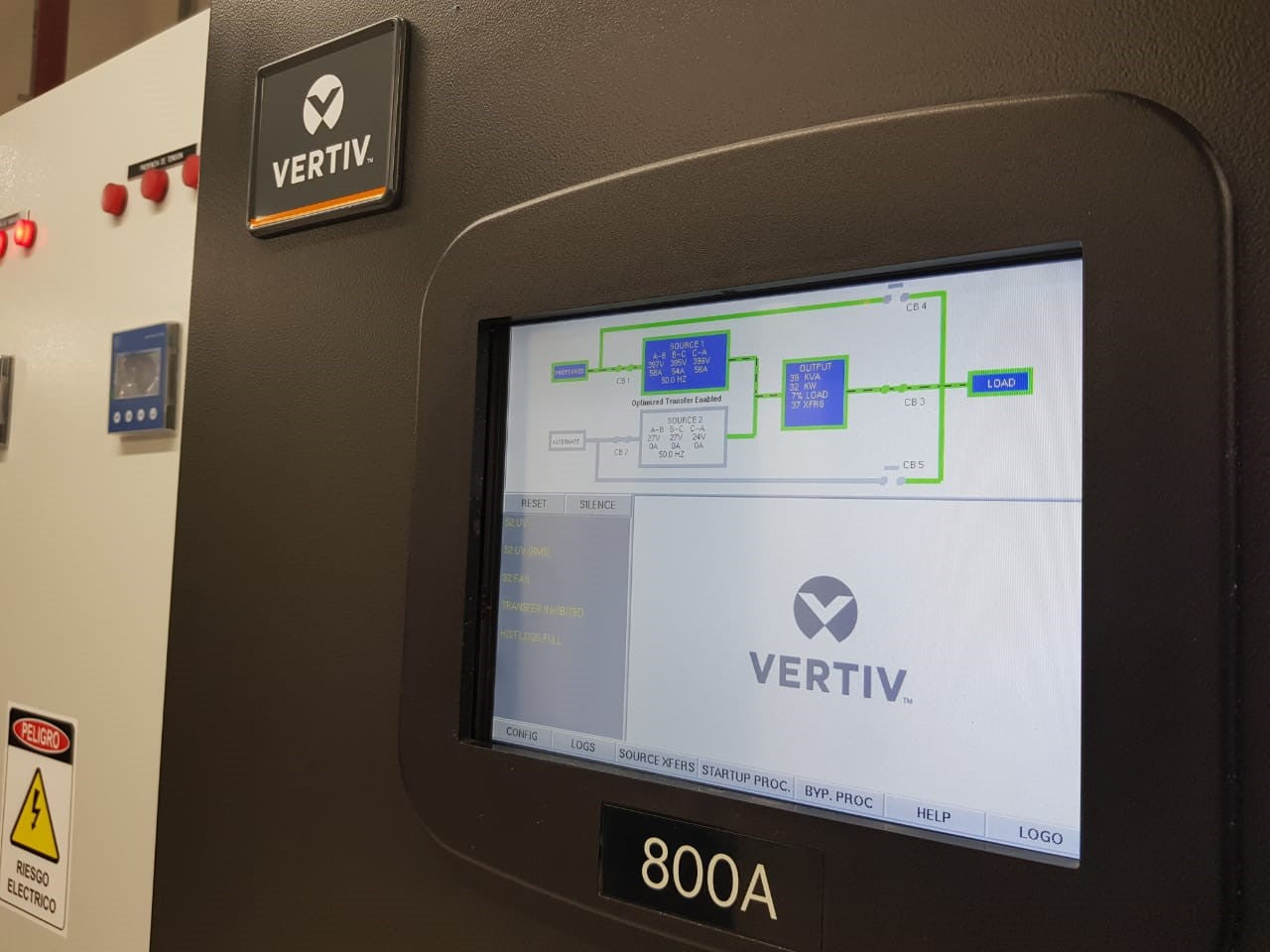

La sala recibe doble alimentación por rutas físicas independientes, que convergen en un interruptor de transferencia estática (STS). Desde ahí, dos UPS modulares Vertiv APM, cada una con sus módulos de potencia en configuración N+1, alimentan dos centros de distribución de potencia, de modo que cada rack cuenta con dos PDU energizadas desde fuentes distintas. La potencia eléctrica instalada supera los 600 kW, con supresión de sobretensiones y un sistema de puesta a tierra dedicado para telecomunicaciones.
Climatización de precisión

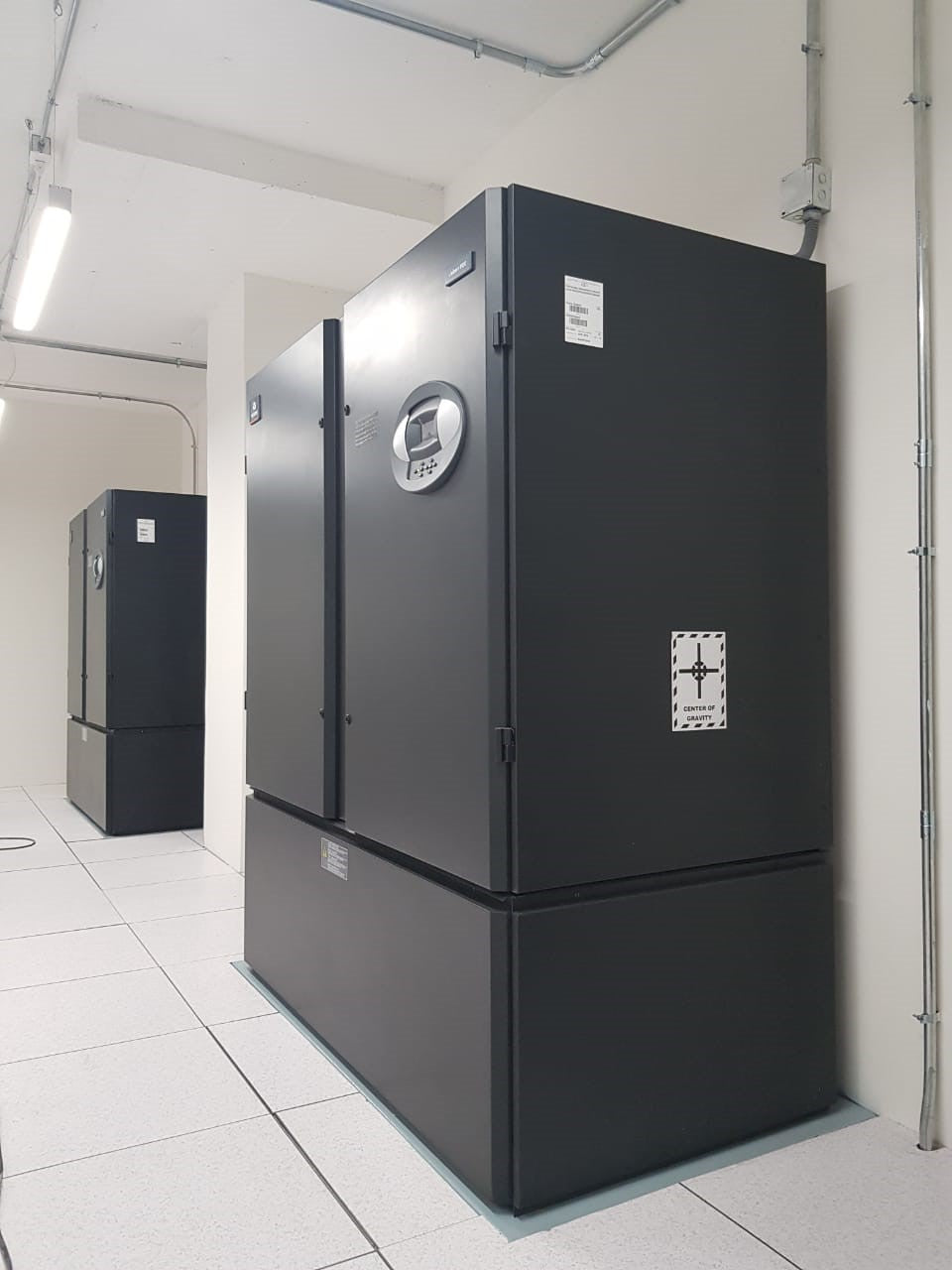

Cerca de 400 kW de capacidad de enfriamiento en configuración redundante, con una solución distinta según el recinto. La sala de cómputos se climatiza con equipos perimetrales CRAC Vertiv, complementados con pasillos fríos confinados que separan el aire de suministro del retorno y mejoran la eficiencia del sistema. La sala eléctrica y la sala de acceso de carriers utilizan equipos InRow Vertiv, que entregan enfriamiento cercano a la carga en recintos de menor superficie.
Conectividad

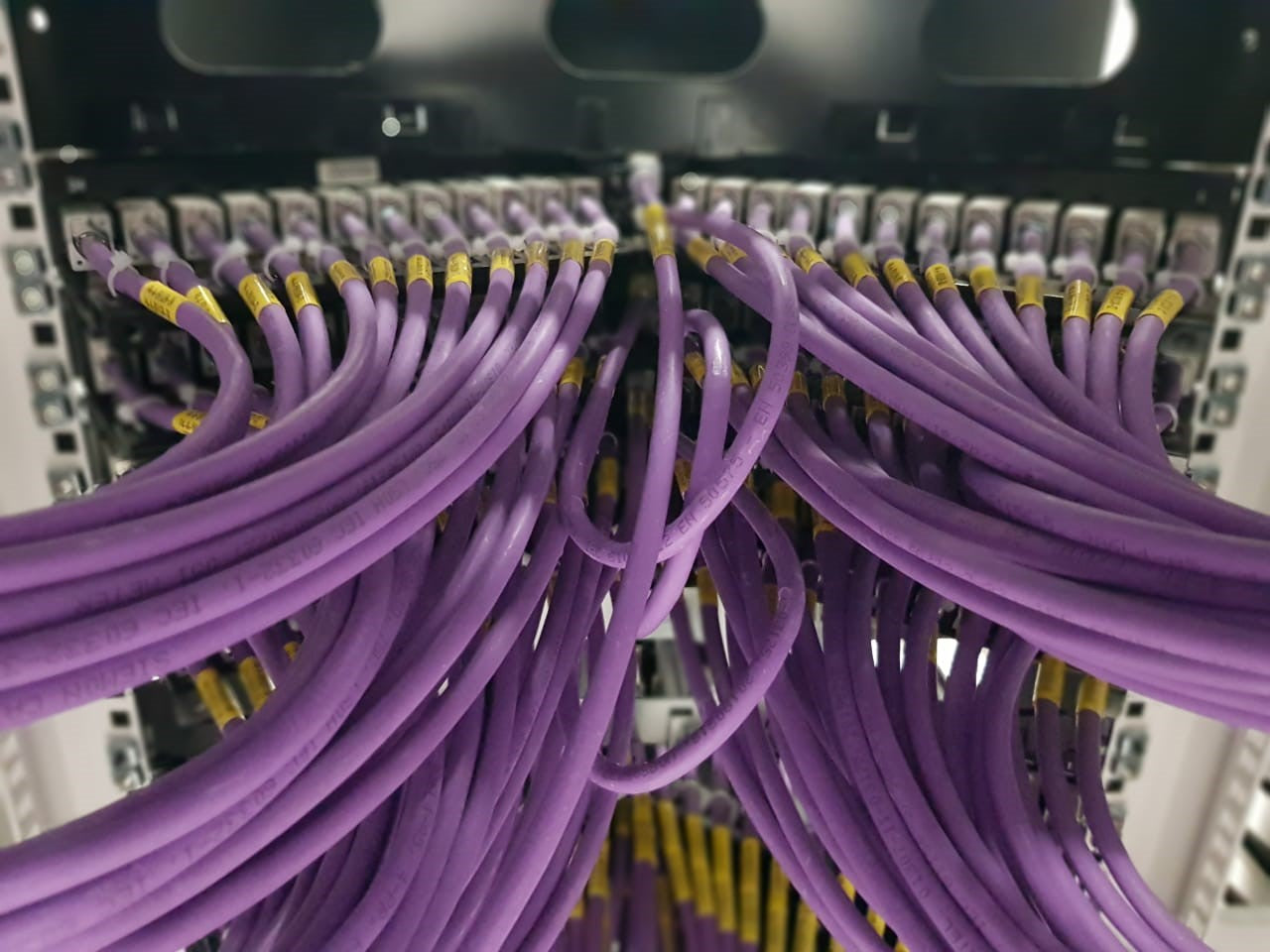

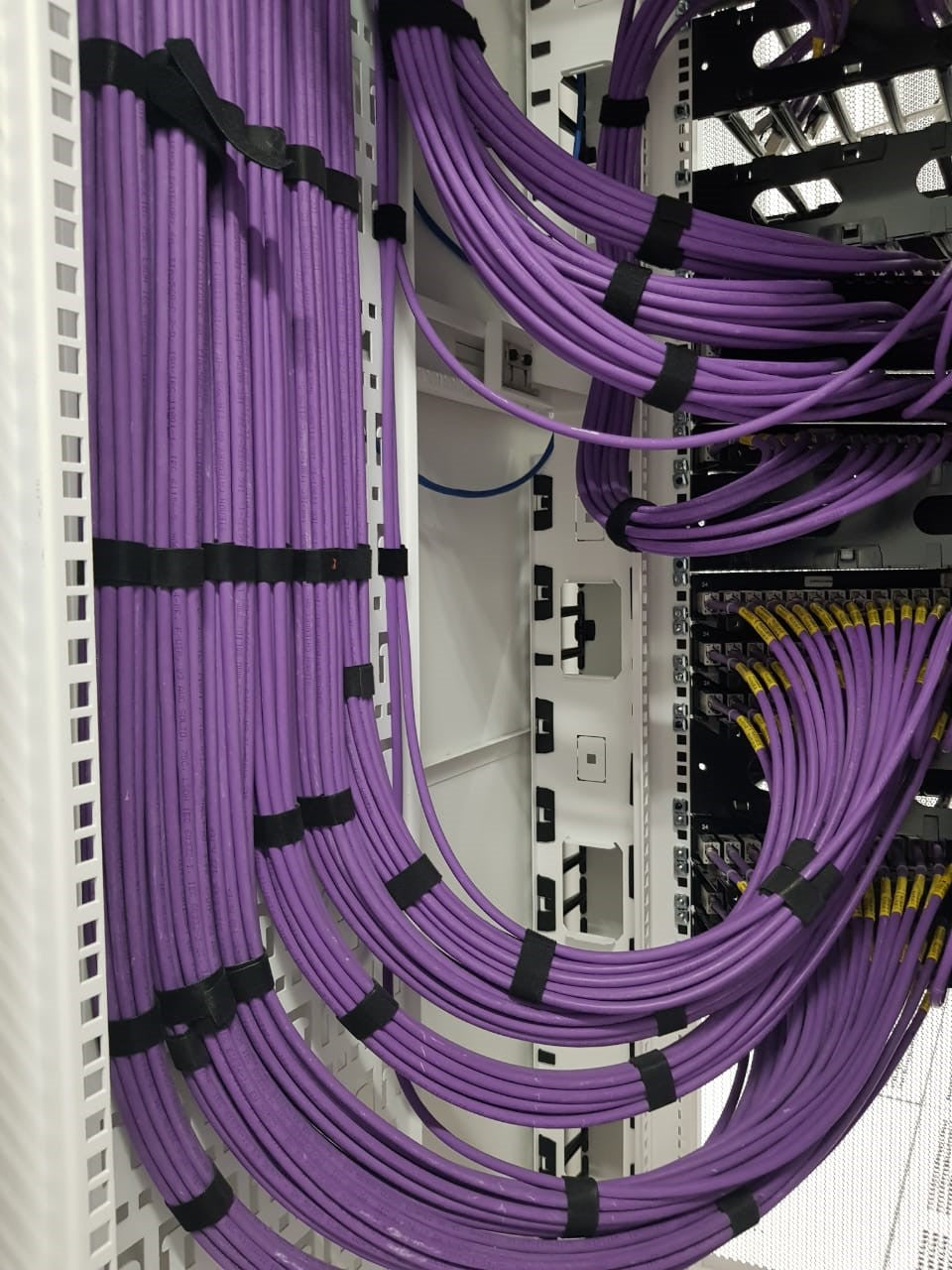

Más de 3.000 unidades de rack en gabinetes Siemon V800, más de 1.400 puntos de cobre F/UTP Cat 6A y troncales de fibra óptica multimodo OM4. Todo el cableado se gestiona con Siemon MapIT, un sistema de cableado inteligente que registra en tiempo real cada conexión física.
Monitoreo
La plataforma Vertiv Nform supervisa de forma centralizada el STS, las UPS, las PDU y los equipos de climatización, entregando al equipo de operaciones la visibilidad que la sala anterior no tenía.
Resultado
Un data center de más de 350 m² con redundancia en energía y climatización, cableado documentado conexión por conexión y supervisión centralizada de todos sus sistemas críticos. El mandante certificó el cumplimiento de las especificaciones y normas técnicas del contrato, junto con un buen desempeño en prevención de riesgos laborales.
Continuidad operacional: desde la entrega del proyecto, Telesystems mantiene el servicio de mantenimiento preventivo y correctivo 7x24 del data center.
Ficha del proyecto
| Característica | Detalle |
|---|---|
| Mandante | Mutualidad de Carabineros |
| Ubicación | Santiago, Región Metropolitana |
| Período | 2019–2020 |
| Superficie | Más de 350 m² |
| Potencia eléctrica instalada | Más de 600 kW |
| Recintos | Sala de cómputos, sala eléctrica, sala de acceso de carriers, sala de monitoreo y bodega |
| Climatización de precisión | Cerca de 400 kW · CRAC perimetral e InRow Vertiv |
| Capacidad de equipamiento | Más de 3.000 U |
| Conectividad | Más de 1.400 puntos Cat 6A · fibra OM4 |
| Alcance Telesystems | Diseño, construcción y mantenimiento 7x24 |
